达因值不是越大越好：讲透铝箔润湿性对锂电制程的真实影响

大家好，我是不言，这是我的第204篇原创文章。

达因值是锂电制造中，尤其是在涂布工序前，对集流体来料状态进行快速判定的一项关键检验指标。对于铝箔、铜箔这类集流体而言，达因值本质上反映的是其表面润湿性水平，直接决定浆料能否在箔材表面实现稳定铺展、有效附着与均匀成膜，是影响极片质量与制程稳定性的基础参数之一。

一、达因值到底是什么？

物理定义达因值（Dyne Value）是表面张力的单位（达因/厘米，dyn/cm）在实际工业检测中的俗称。它表征的是固体材料（如铝箔）表面的自由能或润湿性。

检测原理使用一套标准浓度的达因笔（或达因液），其表面张力值已知（如38、40、42……72 dyn/cm）。用笔在铝箔表面划一道线，观察2-3秒内液膜的状态。

若液膜连续、均匀、不收缩说明铝箔的表面张力 ≥ 该达因笔的数值，润湿性好。

若液膜快速收缩、聚集成液滴说明铝箔的表面张力 < 该达因笔的数值，润湿性差。

通过使用不同数值的达因笔测试，可以确定铝箔达因值的具体范围。

实际意义达因值越高，意味着铝箔表面能量越高、越“亲液”，浆料（无论是水性还是油性体系）越容易在其表面铺展开，并形成牢固的粘结。

二、铝箔达因值对电芯制程和性能的影响

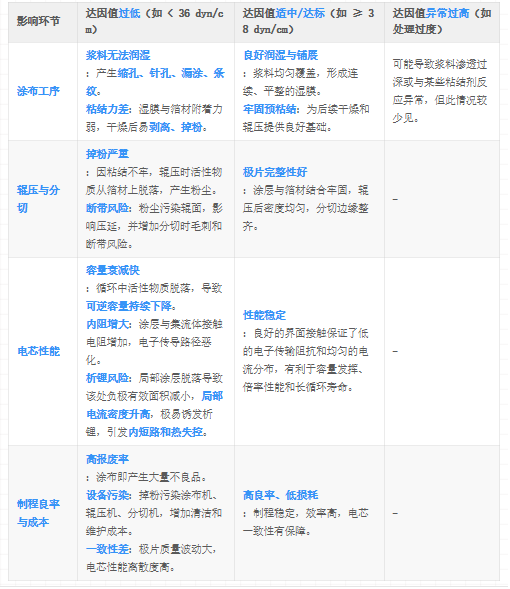

达因值的高低，不只是一个来料数字，而是会沿着“润湿 → 粘结 → 涂层完整性 → 电化学界面”这条链路，持续影响后续制程与电芯性能。

三、达因值是越大越好吗？

不是。对于锂电用铝箔而言，达因值并不是越大越好，而是要满足“达标、稳定、与体系匹配”这三个条件。

存在下限标准（门槛值）对于锂电池用铝箔，行业通常有明确的最低接受标准。

常见要求表面润湿张力 ≥ 32 dyn/cm（有时要求 ≥ 38 dyn/cm或更高）。

意义只有达到这个门槛，才能保证浆料的基本润湿和粘结。低于此值必须拒收或进行表面处理。

并非无限高好

成本与必要性通过电晕、等离子处理等工艺可以提升达因值，但处理过度会增加成本，且可能对铝箔的机械性能（如延伸率）产生轻微影响。

稳定性更重要达因值会随时间衰减，特别是处理后未立即使用。因此，关键不仅是初始值高，更是要稳定，且衰减后在涂布时仍高于标准。

工艺匹配达因值需要与浆料的配方（溶剂、粘结剂）体系相匹配。一个“适中且稳定”的达因值，比一个“极高但衰减快”的值更有价值。

总结与工程建议

达因值是铝箔的“体检报告”它直接反映了铝箔是否“干净”、能否被浆料“粘住”，是预防涂布大量缺陷的第一道防线。

影响是根本性的达因值不合格，会导致从涂布到电芯失效的一系列连锁问题，核心是界面粘结失效，最终危害安全性和寿命。

追求“达标且稳定”制定合理的接收标准，并关注来料批次间的稳定性。对于衰减问题，需规范仓储周期和复检制度。

主动处理若来料达因值偏低，产线可通过在线电晕处理或等离子清洗进行即时提升，这是保障制程稳定的有效手段。

因此，在锂电制造中，把铝箔达因值控制在合格且稳定的范围内，并建立与浆料体系、仓储周期及在线处理能力相匹配的管理策略，是保障高良率、高一致性与高安全性电芯生产的基础前提之一。

以上内容均为本人日常工作，交流，阅读文献所得，由于本人能力有限，文中阐述观点难免会有疏漏，欢迎业内同仁积极交流，共同进步！

参考资料（锂电解码资料库可下载）

《锂电池制造工艺及装备》，陈华，阳如坤

原文标题:达因值不是越大越好讲透铝箔润湿性对锂电制程的真实影响
