锂电池涂布烘箱核心元件解析：风刀均流调控与风嘴冲击干燥的协同效应

涂布烘箱中的风刀与风嘴，是极片干燥工艺的“黄金组合”！风刀通过精密结构调控气流分布，消除涡旋；风嘴则以高速射流直击极片表面，高效蒸发溶剂。它们如何分工协作？Ⅰ-Ⅳ型风刀设计有何玄机？一文读懂这对“控温除湿搭档”的差异与协同奥秘！

一、风刀

1.功能

风刀是烘干箱的关键执行元件，用于组织气流、调整气流分布，避免涡旋产生，使气流均匀吹向极片表面。

作为阻力元件，会增加烘干箱的系统阻力，导致能量损失。

内部可安装多孔网板，对热空气起均流作用。

2.结构设计

不同结构型式（如Ⅰ-Ⅳ型）影响热风流动迹线、高速区域覆盖及极片表面速度均匀性。

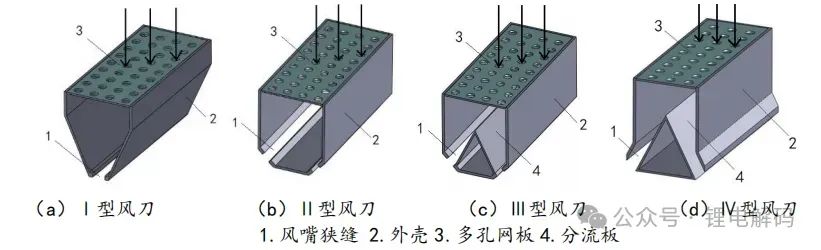

例如，下面的图中四种风刀

（a）中的Ⅰ型风刀，气流在倒三角形截面的腔体调整后，从底部风嘴狭缝吹出；

（b）中的Ⅱ型风刀，气流在矩形截面的腔体调整后，经由底部的两侧斜向风嘴狭缝吹出；

（c）中的Ⅲ型风刀，在Ⅱ型风刀的基础上构造一个内腔分流板，气流在分流板的引流下，经由底部的两侧斜向风嘴狭缝吹；

（d）中的Ⅳ型风刀，在Ⅲ型风刀的基础上，改变风刀外壳的形状，把向外凸改为朝内凹。

Ⅳ型风刀通过内凹外壳设计优化气流对称性和冲击性能。

四种结构型式风刀的截面三维视图二、风嘴

1.功能

风嘴位于风刀末端，通过狭缝产生高速气流直接冲击极片表面，进行对流传热和溶剂携带。 风嘴的数量和结构影响热气流速度分布及冲击效率。

2.设计特点

风嘴狭缝宽度和角度决定自由射流区、冲击区的形成及壁射流效果。

悬浮干燥风嘴采用Cornda原理设计，形成稳定气垫，减少对湿膜干扰。

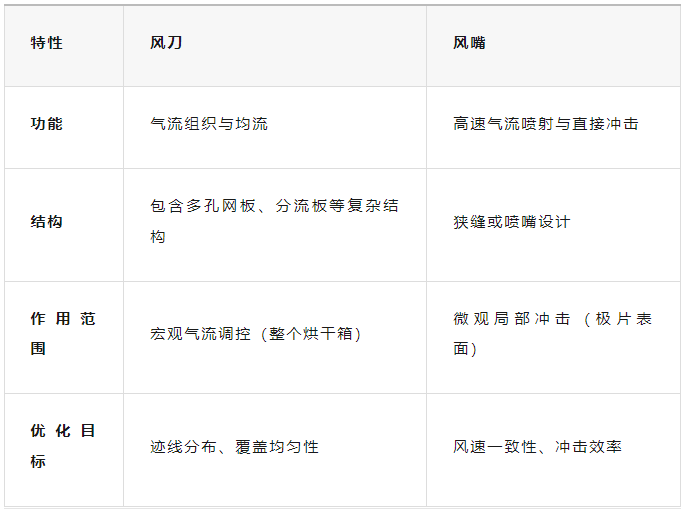

三、风刀和风嘴的主要区别

补充说明

风刀是气流分配的核心部件，而风嘴是其末端执行单元，两者协同工作。

在干燥工艺中，风嘴设计（如悬浮式）可提升干燥效率并减少极片损伤。

总得来说，风刀宏观均流，风嘴微观冲击，这对黄金搭档互相配合才能提高锂电池涂布的极片质量！

以上内容均为本人日常工作，交流，阅读文献所得，由于本人能力有限，文中阐述观点难免会有疏漏，欢迎业内同仁积极交流，共同进步！参考资料1.锂电池极片烘干工艺流场特性分析与实验研究，马晓昂-End-
